Analizzatore di frequenza multicanale a 4 canali per sistemi ATE

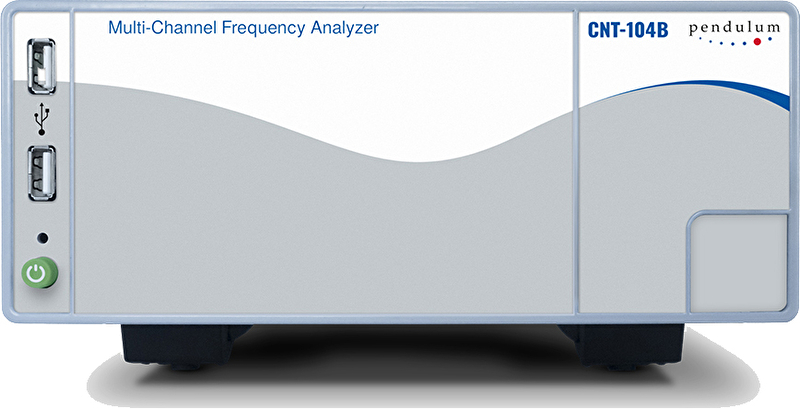

Il Pendulum CNT-104B è un analizzatore di frequenza ad alte prestazioni progettato per sistemi di test automatici (ATE), banchi di collaudo e applicazioni di produzione. Grazie ai 4 canali di misura indipendenti fino a 400 MHz, consente l'acquisizione simultanea di frequenza, fase, periodo e intervalli di tempo, sostituendo fino a quattro contatori tradizionali in un'unica unità. Il design blind panel, con tutti i connettori sul pannello posteriore e senza display frontale, garantisce la massima affidabilità e una perfetta integrazione nei sistemi rack. Il controllo è gestito tramite interfaccia Web o comandi SCPI via Ethernet, USB, Wi-Fi o GPIB opzionale.
Caratteristiche e vantaggi
- 4 canali di misura indipendenti fino a 400 MHz con acquisizione simultanea.
- Risoluzione temporale di 14 ps, espandibile fino a 7 ps tramite licenza software.
- Velocità di acquisizione fino a 1 milione di misure al secondo, aggiornabile a 20 milioni di campioni/s.
- Misure gap-free (Zero Dead Time) per acquisizioni continue senza perdita di eventi.
- Ingresso RF opzionale fino a 24 GHz per misure ad alta frequenza.
- Analisi nel dominio della modulazione (MDA) per segnali FM, FSK, PWM, PLL e oscillatori.
- Interfaccia Web integrata e pieno supporto ai comandi SCPI.
- Connettività Ethernet Gigabit, USB, Wi-Fi (tramite adattatore) e GPIB opzionale.
- Design senza display con connessioni posteriori, ideale per sistemi automatici e installazioni in rack.
- Configurazione espandibile con oscillatori OCXO, funzioni TIE, Allan Deviation e altre opzioni software.
Applicazioni
- Sistemi ATE (Automatic Test Equipment).
- Banchi di collaudo automatici.
- Produzione elettronica e test di fine linea.
- Misure simultanee di frequenza, periodo, fase e intervalli di tempo.
- Caratterizzazione di oscillatori, clock e sintetizzatori RF.
- Test di dispositivi PLL e segnali modulati.
- Laboratori di ricerca e sviluppo.
- Metrologia e calibrazione.
- Integrazione in sistemi di misura industriali.
- Monitoraggio e validazione di sistemi multi-canale.
