Huntron - Access RF Prober

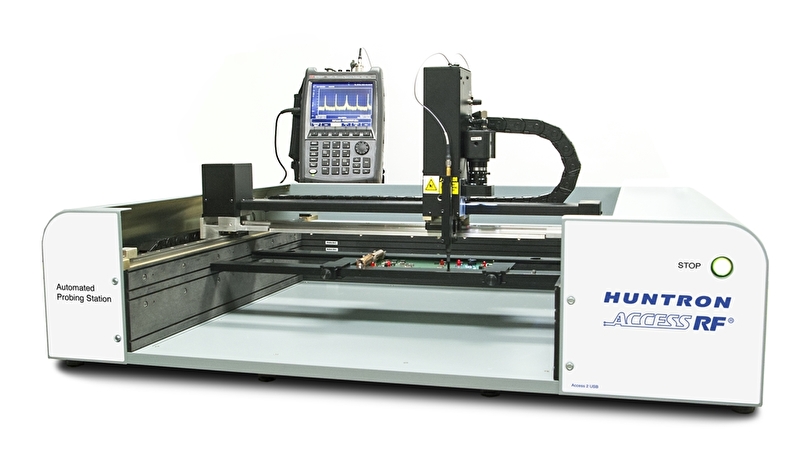

Il sistema RF Huntron Access fornisce misure di campo vicino affidabili e ripetibili dei segnali RF.

Il sistema integra un analizzatore di spettro Huntron Access 2 Prober, Keysight e le sonde da campo Langer RF sotto il controllo di Huntron Workstation.
Questa combinazione offre un metodo automatico per posizionare una "sonda sniffer" esattamente dove è necessaria.
In un'applicazione tipica, le misurazioni a punto singolo nei circuiti RF dipendono dalla destrezza manuale e dall'interpretazione dell'operatore.
La posizione delle sonde RF deve essere duplicata per ottenere misurazioni ripetibili.
Huntron Access RF elimina gli errori nel posizionamento della sonda e la necessità di documentazione che identifichi la posizione fisica dei punti sonda.
Quando si misurano i punti sul circuito stampato (CCA), Huntron Access RF fornirà un miglioramento minimo di 10: 1 del tempo di sondaggio rispetto ai metodi manuali.

Il test con il sistema RF Access richiede che il CCA sottoposto a test sia alimentato e in uno stato funzionale in modo da poter effettuare le misurazioni.
L'utente finale fornisce il PC, gli alimentatori e l'hardware di controllo in base alla propria conoscenza del CCA e alle misurazioni che devono essere acquisite.
La dimensione dell'accesso RF offre molto spazio per consentire il cablaggio e le connessioni al CCA.
Il Prober ha un coperchio della piastra di base che può essere rimosso per consentire un facile accesso all'area di sondaggio dal basso.

Access RF è uno strumento diagnostico e non è destinato al test di pre-conformità EMC / EMI.
