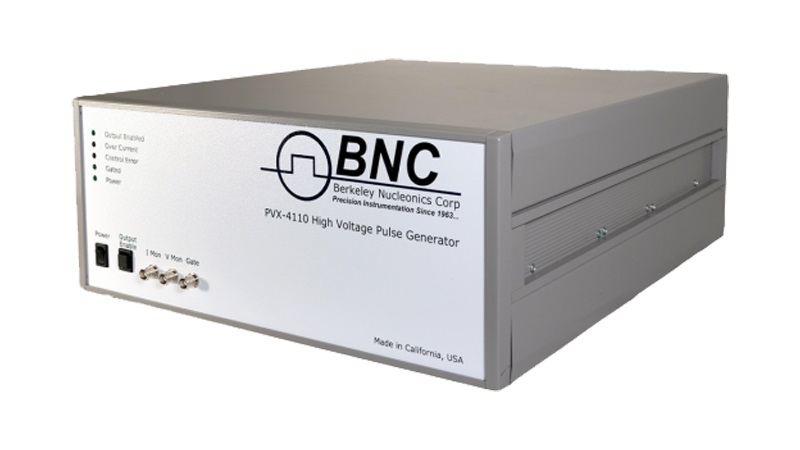

±10,000V Pulse Output Bipolar Pulse Generator
Il generatore di impulsi PVX-4110 è ottimizzato per carichi capacitivi ad alta impedenza ed è particolarmente adatto per pilotare griglie di estrazione e piastre di deflessione utilizzate nella modulazione elettrostatica di fasci di particelle in spettrometri di massa a tempo di volo e acceleratori.
È ideale anche per dispositivi ottici come celle di Pockels e Q-switch, oltre che per alcune applicazioni al plasma a bassa corrente.
Questo generatore è progettato con un circuito half-bridge (totem pole) a stato solido, accoppiato direttamente e raffreddato ad aria, dotato di sistemi di rilevamento di sovracorrente e spegnimento automatico per la protezione del dispositivo.
Tutta la logica di controllo e protezione, l’alimentazione di supporto, lo stoccaggio di energia e i circuiti dello stadio di uscita sono integrati nel PVX-4110, che può essere collegato direttamente al carico.

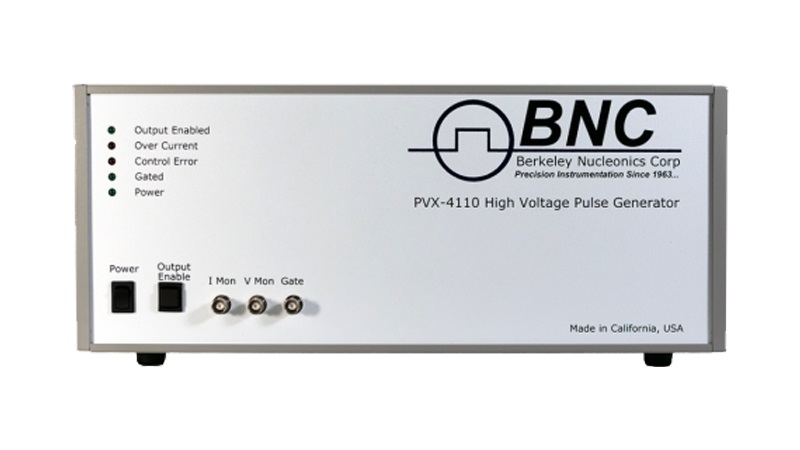

L'unità include indicatori LED sul pannello frontale per monitorare lo stato del generatore di impulsi e offre monitor di tensione e corrente, consentendo di visualizzare facilmente in tempo reale la tensione di uscita e le forme d'onda.
