±1.5kV Pulse Output Bipolar Pulse Output

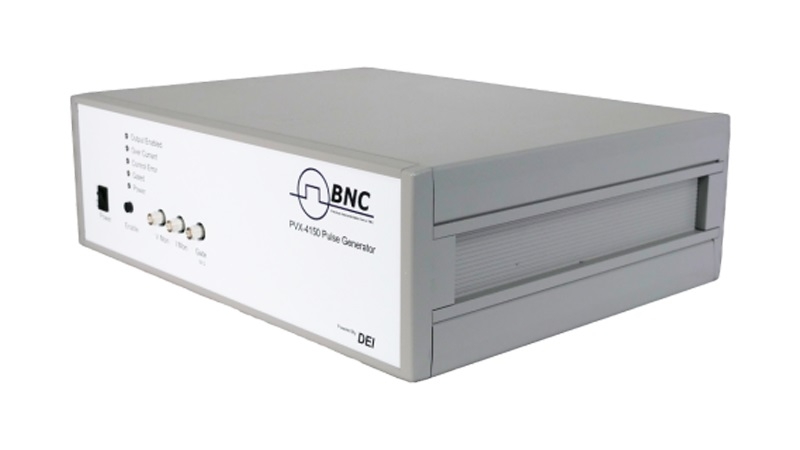

Il generatore di impulsi PVX-4150 produce forme d'onda ad alta tensione rapide fino a 1.500V.
Ottimizzato per carichi capacitivi ad alta impedenza, questo modulo è particolarmente adatto per pilotare griglie di estrazione e piastre di deflessione per la modulazione elettrostatica dei fasci di particelle in spettrometri di massa a tempo di volo e acceleratori.
Il generatore di impulsi PVX-4150 ha tempi di salita e discesa inferiori a 25ns, con impulsi di tensione molto piatti in un carico capacitivo.
La larghezza dell'impulso può essere impostata da 60ns fino a DC.
È progettato con un circuito half-bridge (totem pole) a stato solido accoppiato direttamente, che offre tempi di salita e discesa rapidi, bassa dissipazione di potenza e praticamente nessun overshoot, undershoot o oscillazioni.
Nel PVX-4150 sono integrati tutta la logica di controllo e protezione, l'alimentazione di supporto, lo stoccaggio di energia e i circuiti della rete di uscita.
